В чистом помещении решает каждая деталь: частицы, микроорганизмы, аэрозоли и статический заряд должны оставаться под контролем, а пол и потолок — работать как часть системы вентиляции.
K&R Design — российский производитель фальшполов и металлических подвесных потолков. Мы подбираем, рассчитываем и монтируем инфраструктуру чистых зон: от перфорированного алюминиевого фальшпола с токопроводящим покрытием до несущей потолочной системы для фильтровентиляционных модулей.
Собственное производство плит из сульфата кальция и металла, проектный отдел и монтажные бригады позволяют вести объект из одних рук.
Пол, потолок и воздушный поток — одна система

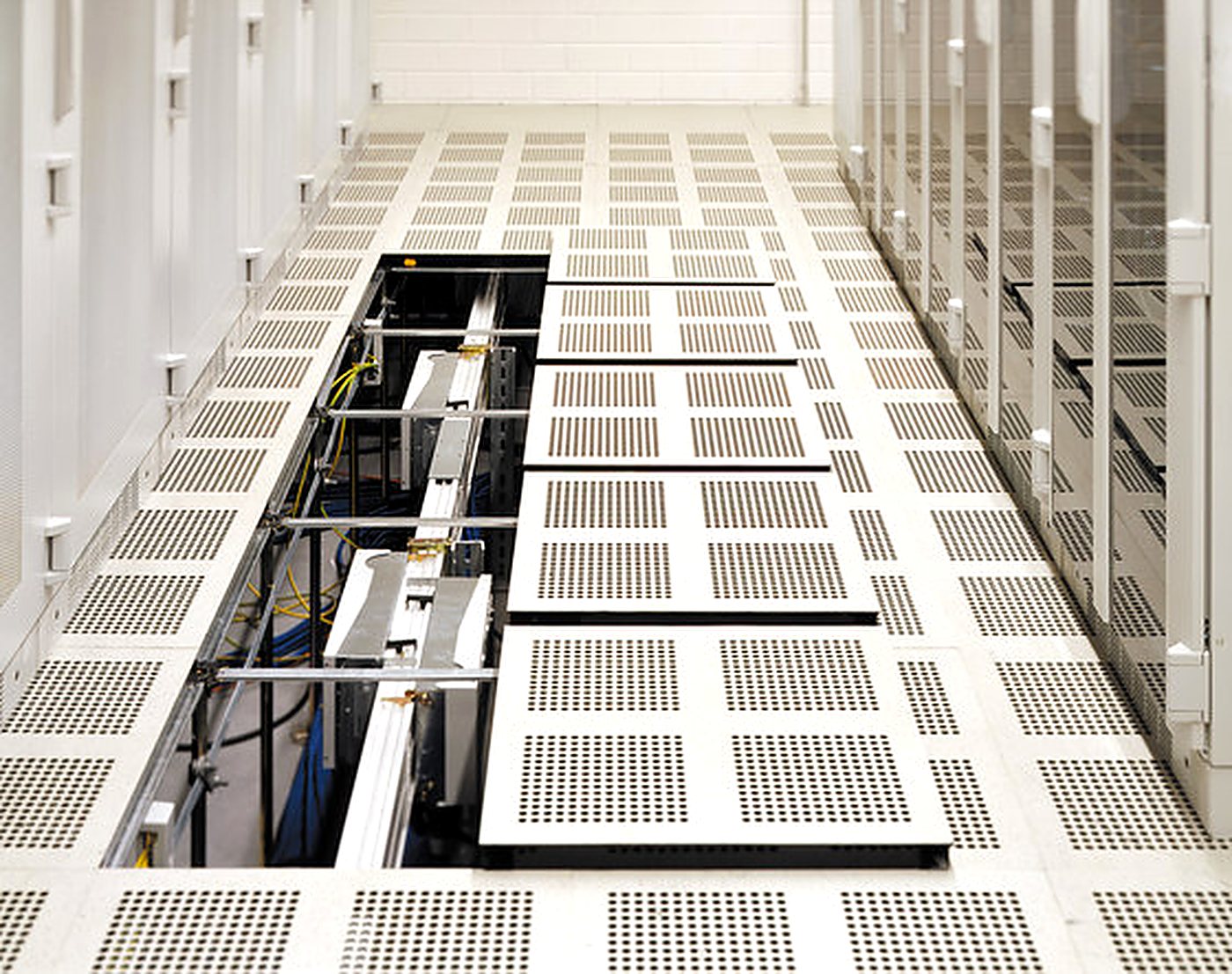

Воздух подаётся сверху через фильтровентиляционные модули, проходит рабочую зону и уносит частицы вниз — через перфорированные плиты в подпольное пространство и обратно в систему.
| Класс чистоты | Доля перфорированных плит |
|---|---|
| ISO 3–5, классы 1–100 | максимально возможная |
| ISO 6–7, классы 1 000–10 000 | не более 50% площади пола |
Финишное покрытие плит — электропроводящее, ламинированное на плиту под давлением; вся система пола заземляется. Количество и сечение перфорированных плит определяются расчётом вентиляции.

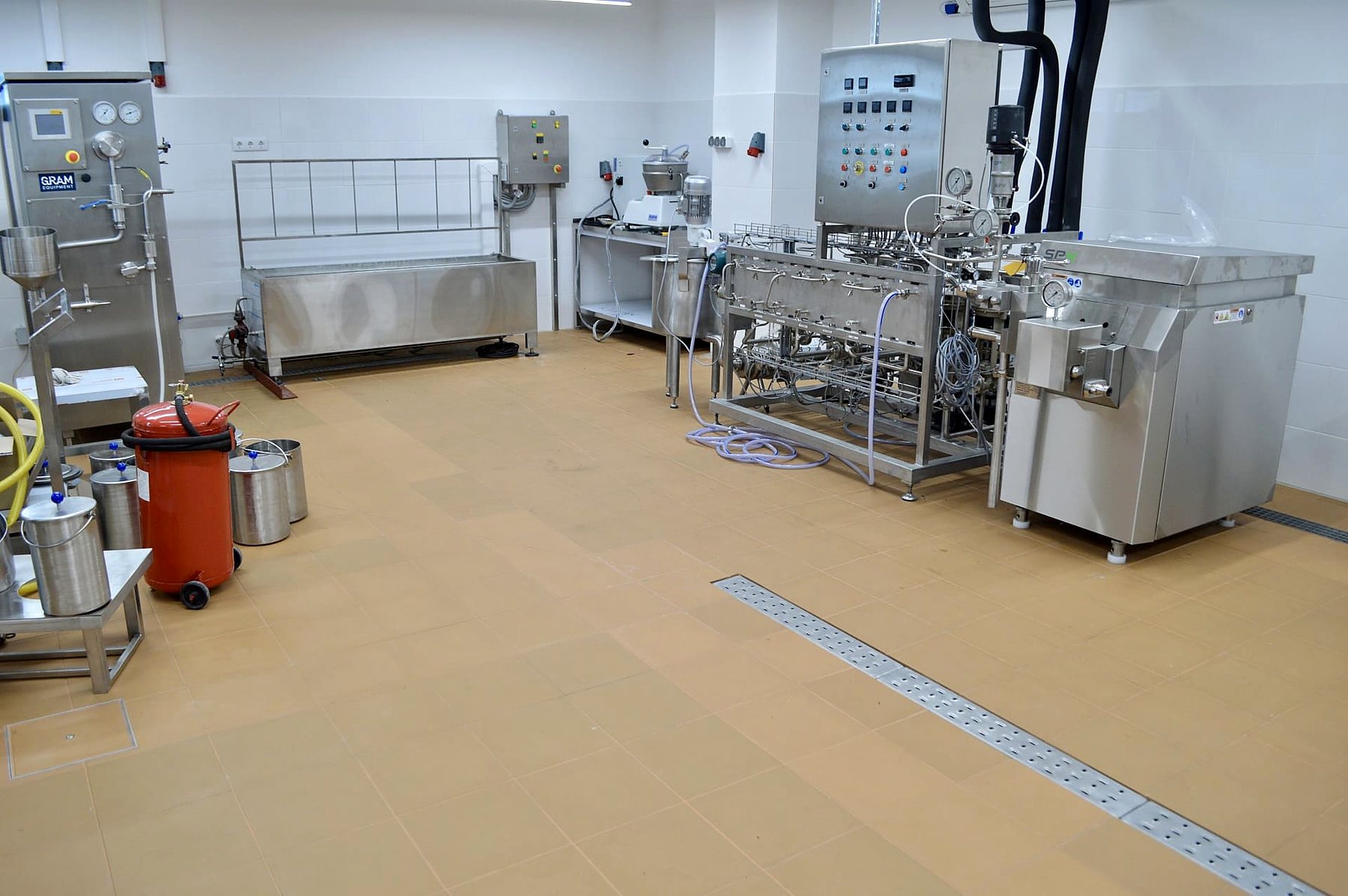

Где работают наши решения
Модели плит Alum для чистых помещений

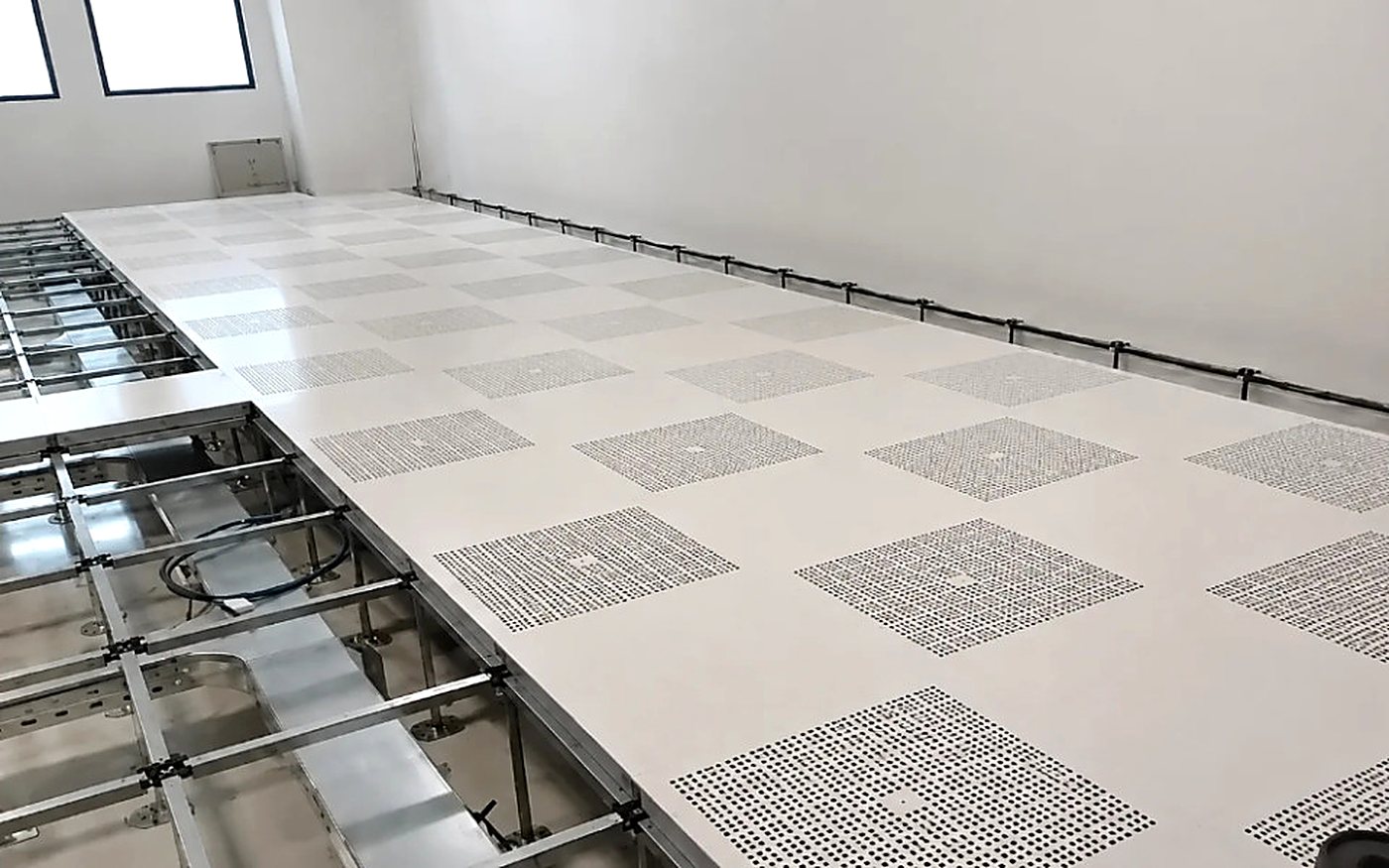

Вентиляционные плиты с перфорацией равномерно распределяют воздух из подпольного пространства; сплошные литые плиты дают максимальную несущую способность и изолируют подполье.
| Габариты плиты | 600 × 600 мм |
| Материал | алюминий класса A1 по DIN 4102 — негорючий, антимагнитный, коррозионностойкий |
| Защита литых плит | напыление Ni-Cr + эпоксидный слой |
| Финишные покрытия | ПВХ антистатический и токопроводящий, HPL |
| Пожарная опасность | КМ0 |
| Высота фальшпола | 50–2000 мм |
| Модель | Толщина, мм | Перфорация | Нагрузка в центре | Покрытие |
|---|---|---|---|---|
| Alum 38,5 P-55 | 38,5 | 55% | 300 кг | без покрытия |
| Alum 55P Cell 500 / 700 / 1000 / 1200 | 55 | 10–25% | 500–1200 кг | ПВХ, HPL |
| Alum 55P PVC-25 | 55 | 10–25%, регулируемая | 500–1200 кг | ПВХ, HPL |
| Alum 55 PVC Antistatic | 55 | нет, сплошная | 500–1200 кг | токопроводящий ПВХ, HPL |
Вес системы Alum 38,5 P-55 — около 27 кг/м²; для литых плит — по запросу.
Все алюминиевые плитыАнтистатический фальшполУправление воздухом и отвод статики
| Чистые помещения | ISO 14644-1, класс 4 |
| Износостойкость | 43 — промышленный, 34 — коммерческий |
| Толщина и вес | 2,0 мм, 2,9 кг/м² |
| Пожарная опасность покрытия | КМ2 |
| Антибактериальность | да |
| Химическая стойкость | высокая |
| Электрическое сопротивление | ≤ 1×10⁶ Ом |
Заряд уходит через покрытие, металлические элементы конструкции и проводник к контуру заземления. Токопроводящий пол снижает риск разряда и уменьшает притяжение частиц к поверхности.
Каждый материал — там, где его свойства действительно нужны
| Модель | Основа | Верх и низ | Нагрузка, Н | Вес, кг/м² | Класс |
|---|---|---|---|---|---|
| S30 St/PVC | сульфат кальция 30 мм | ПВХ, сталь 0,4 мм | 4000 в центре | 62 | КМ0 |
| S36 St/PVC | сульфат кальция 36 мм | ПВХ, сталь 0,4 мм | 4000 в центре | 67 | КМ0 |
| S36 St/HPL | сульфат кальция 36 мм | HPL, сталь 0,4 мм | 4000 в центре | 67 | КМ0 |
| Metal RAL7040 38P-38/B | сталь, сварная рама | окраска, перфорация 38% | предельная 6000 | 49 | КМ0 |
| Metal RAL7040 38 | сталь, сварная рама | окраска, сплошная | предельная 6000 | 49 | КМ0 |
Все плиты — 600 × 600 мм и ставятся на общую систему стоек, поэтому отметка пола на границе зон остаётся единой.
Фальшпол из сульфата кальцияМеталлический фальшполСтойки, стрингеры, усиление под тяжёлое оборудование
| Стойки | оцинкованная сталь, точная регулировка высоты винтом |
| Прокладки стоек | проводящий полимер — часть цепи заземления |
| Стрингеры | при высоте пола более 500 мм |
| С-профиль | 41×21, 41×41, 41×52, 41×72 мм; сталь 1,5, 2,0 или 2,5 мм |
| Сейсмостойкость С-профиля | до 9 баллов по шкале MSK-64 |
| Примыкание к стене | вспененная лента |

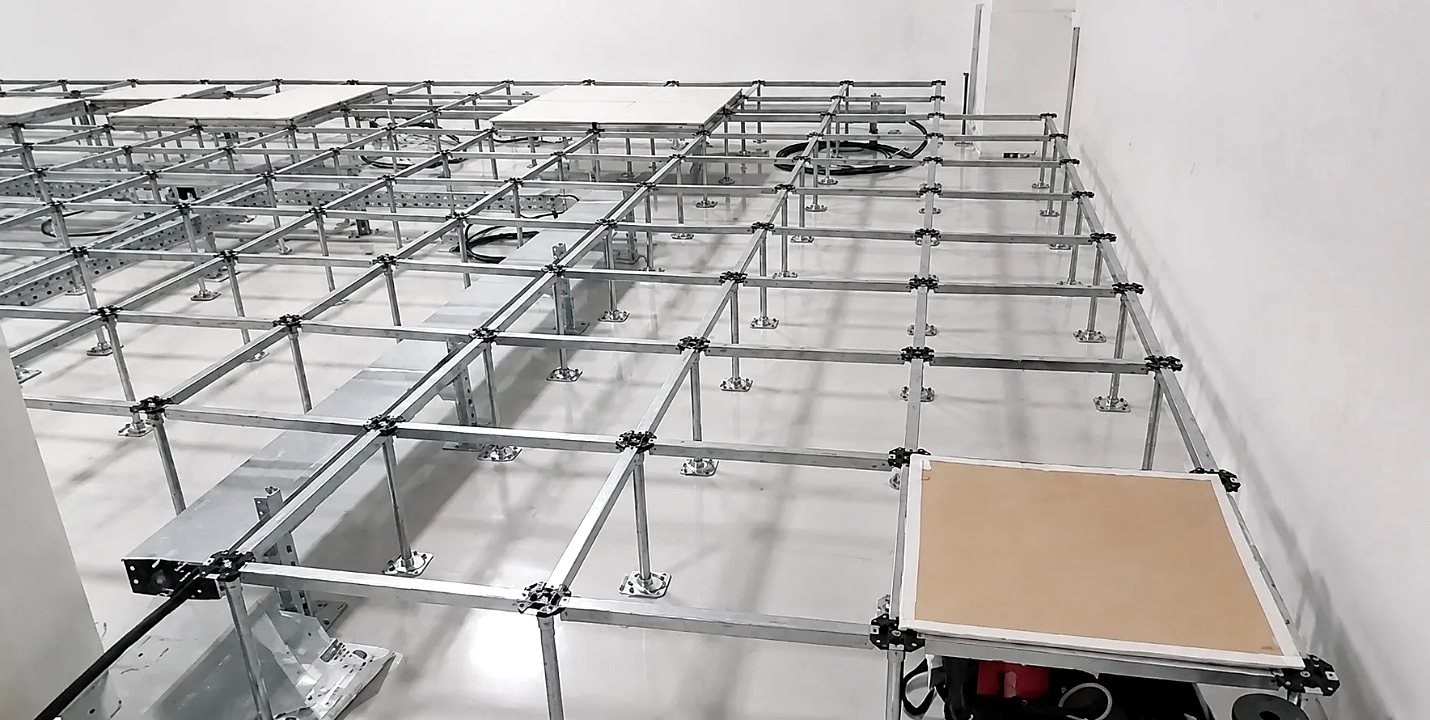

Нагрузку от панелей и установок принимают регулируемые стойки и передают её на перекрытие. Высота каждой стойки настраивается при монтаже — так получается единая плоскость даже на неровном основании.

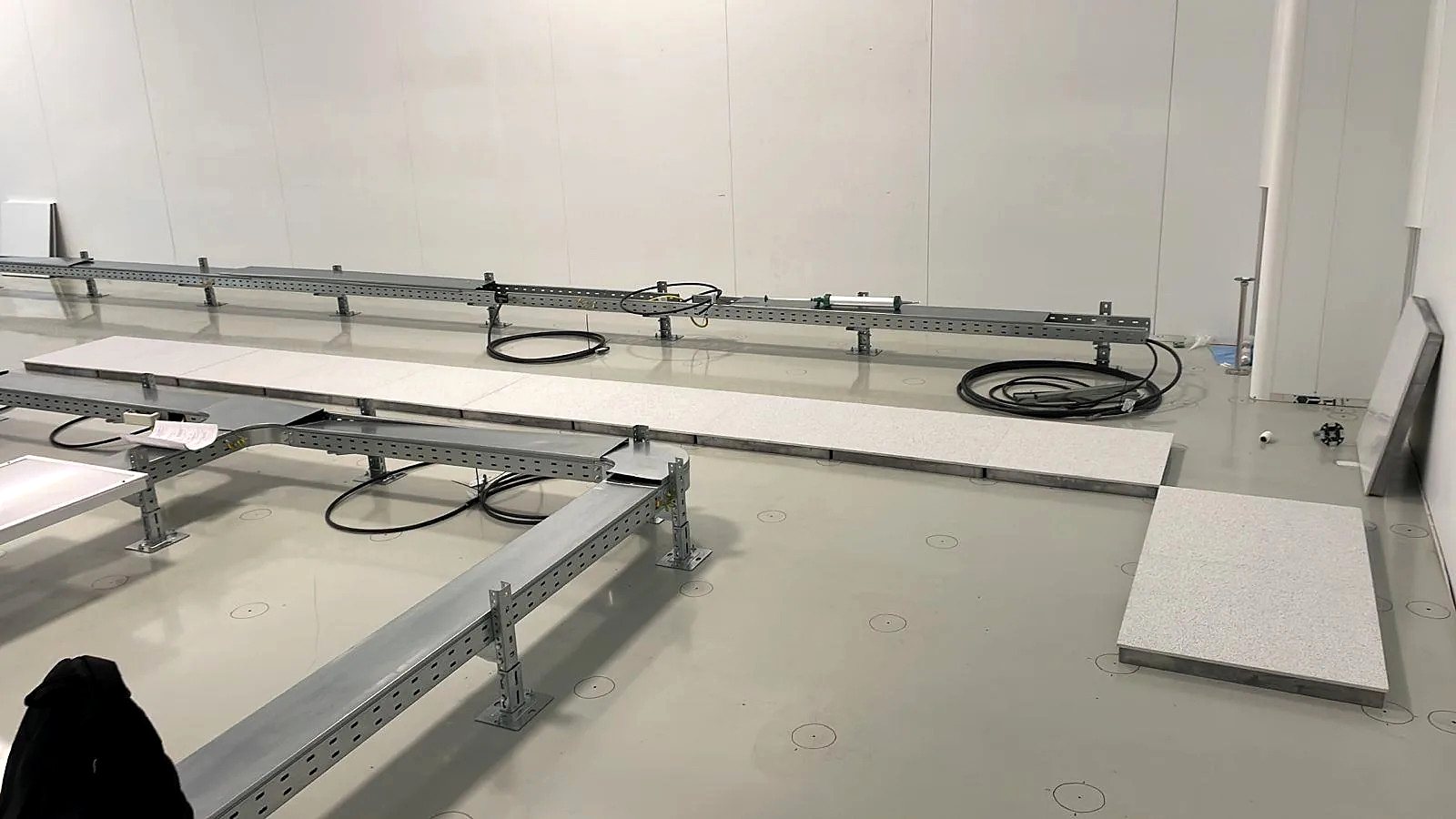

Усиление подбирается по расположению опор оборудования относительно модульной сетки пола: без избыточного усиления всей площади и с запасом в критических точках.
Стрингеры и С-профилиНесущая платформа для тяжёлого вентиляционного оборудования
Потолочное пространство чистого производства насыщено оборудованием: фильтровентиляционные модули, воздуховоды, кабельные лотки, освещение, датчики, пожаротушение. Структурная решётка K&R Design принимает эту нагрузку и передаёт её на перекрытие через регулируемые подвесы.

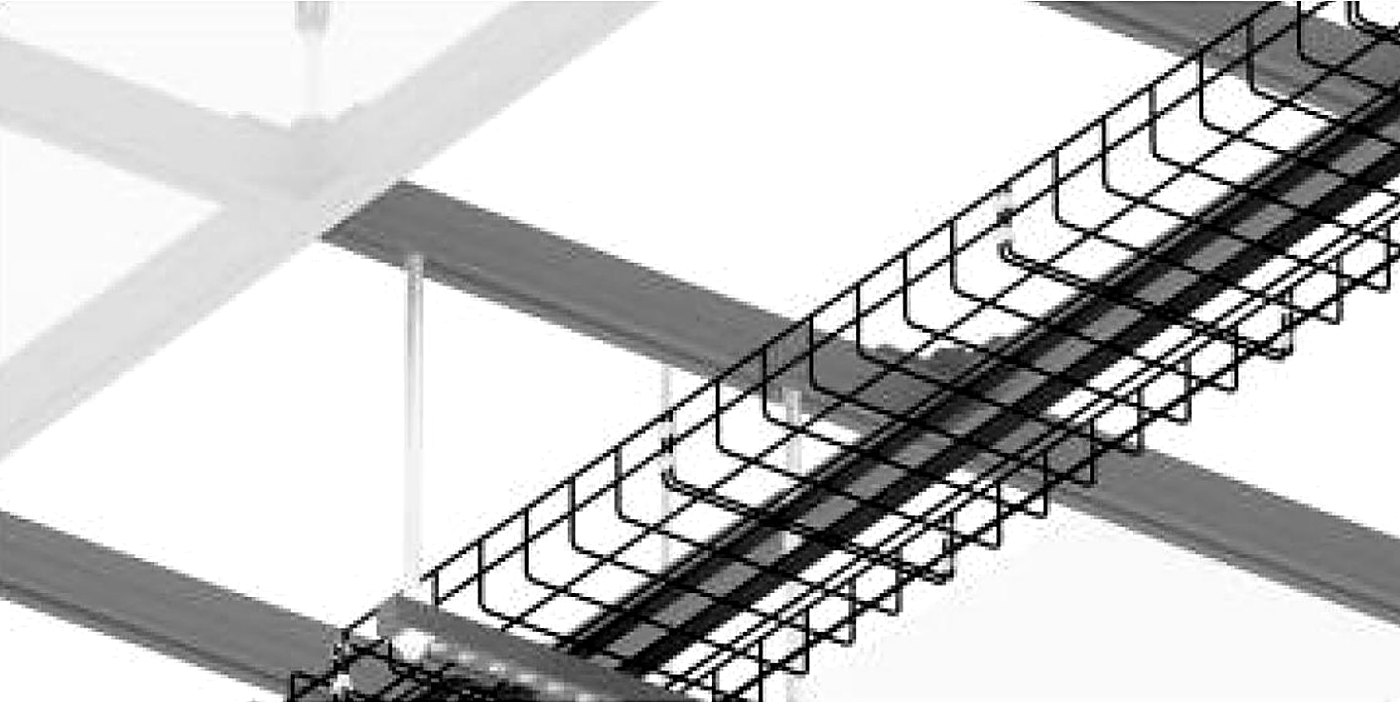

Места под фильтры, светильники и трассы заранее заданы сеткой, поэтому инженерные разделы не конкурируют за пространство, а изменение одной системы не требует перестройки остальных.
| Основные балки | несущий каркас решётки, длина 3600 мм |
| Поперечные балки | модуль 1200 или 600 мм |
| Периметральные профили | передают нагрузку по границе помещения |
| Литые соединители | высокопрочный алюминий: X, T, L, I |

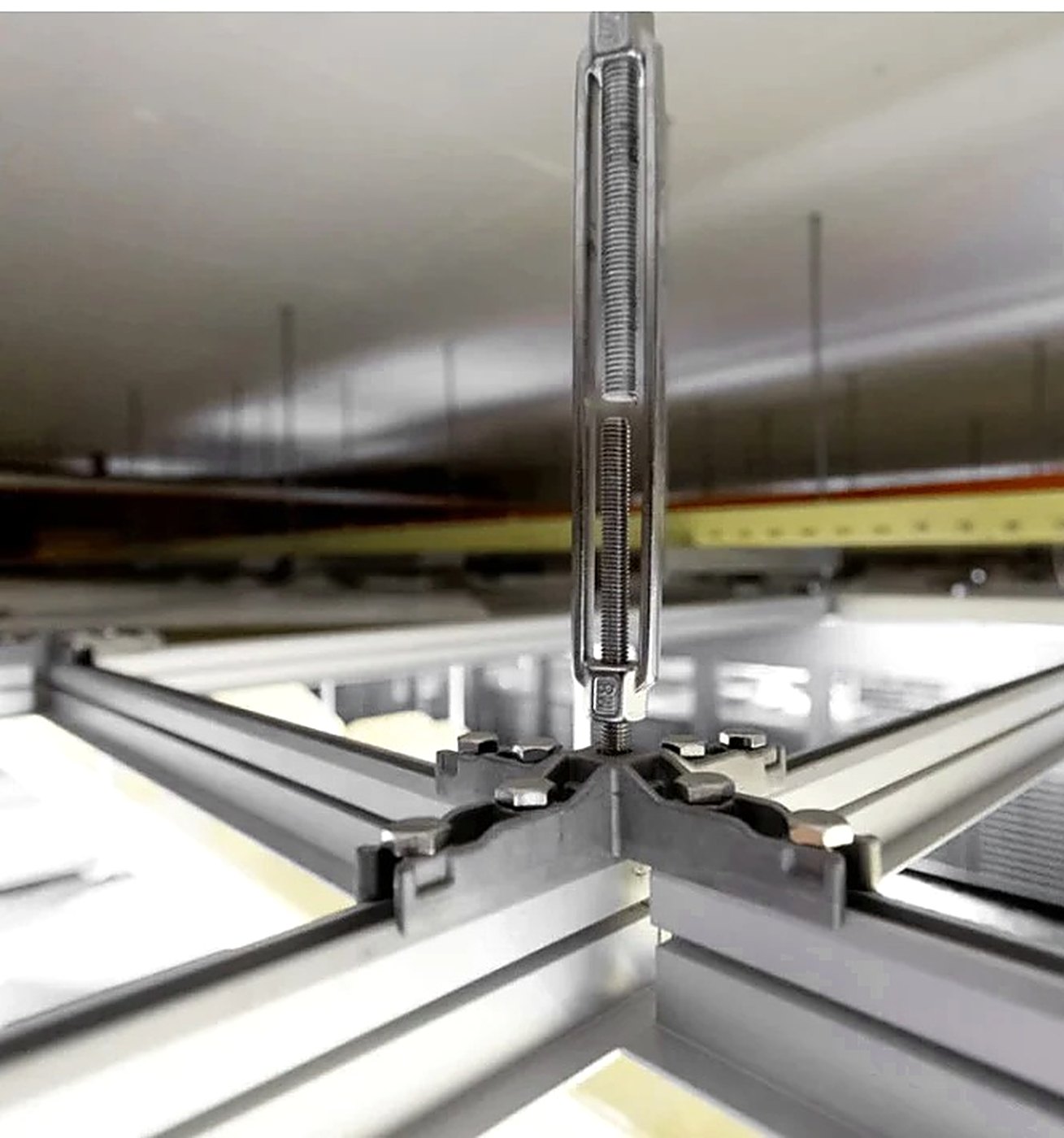

| Подвес M10 | резьбовая тяга M10 × 1,5 с талрепом |
| Модуль | Применение | Особенность |
|---|---|---|
| 1200 × 1200 мм | открытые зоны | максимальная скорость монтажа |
| 1200 × 600 мм | чистые зоны, ЦОД | баланс несущей способности, стоимости и доступа |
| 600 × 600 мм | локальное усиление | высокая плотность нагрузки, тяжёлые ФВМ |
| Clip-in | Lay-in | Для медучреждений | |
|---|---|---|---|
| Профильная система | скрытая | видимый Т-профиль 24 мм | антикоррозийная |
| Доступ за потолок | кассета откидывается и сдвигается | кассеты снимаются | кассеты снимаются |
| Материал | алюминий 0,35 мм, сталь 0,4–0,6 мм | алюминий 0,35 мм, сталь 0,4–0,6 мм | сталь 0,45–0,6 мм |
| Размеры | 600×600, 625×625 мм | 600×600, 625×625 мм | 600×600, 625×625 мм |
| Пожарная опасность | — | — | КМ1 |
Чистые производственные помещения

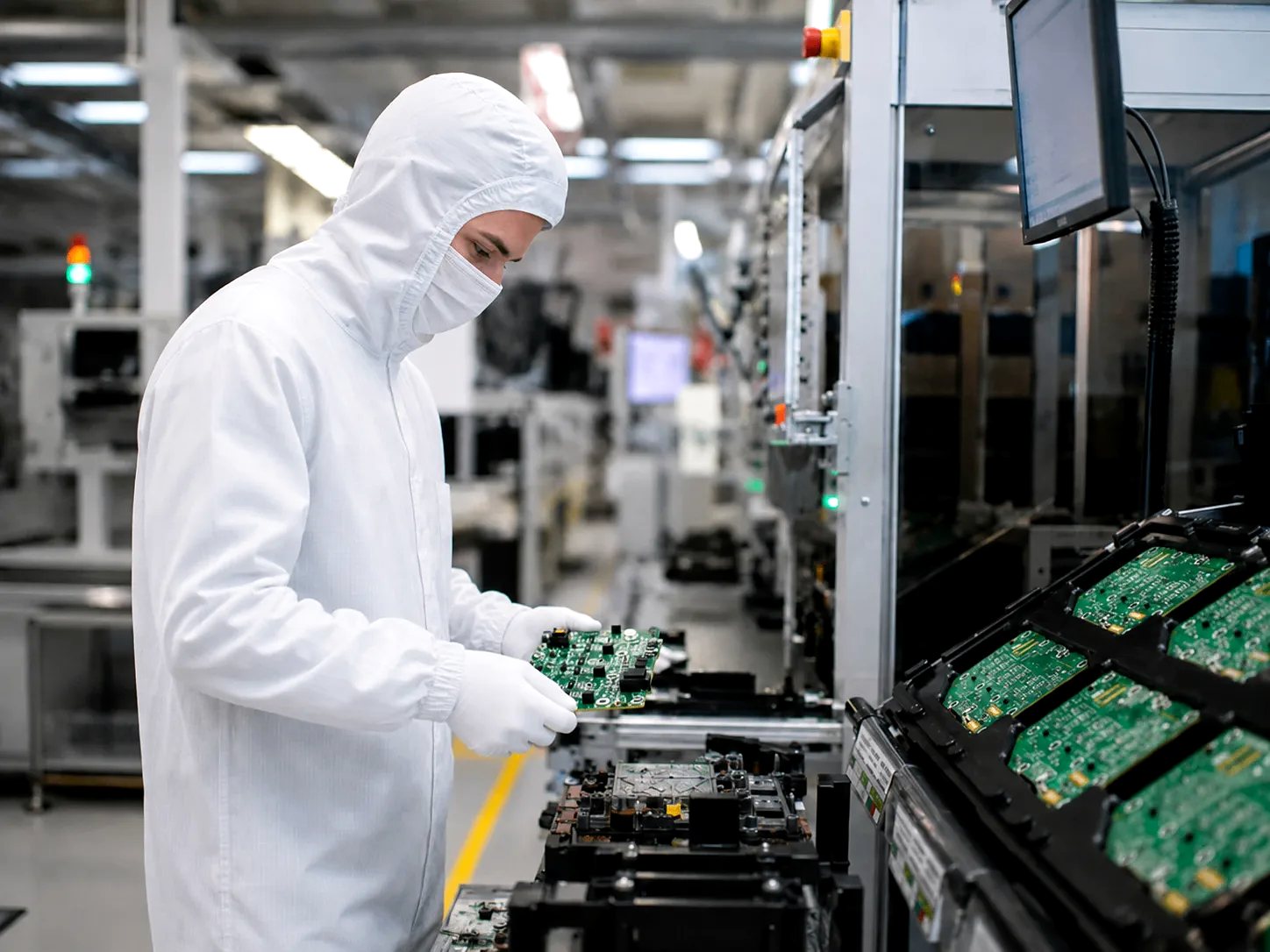

Один из лидеров российской микроэлектроники обратился за оснащением чистых производственных помещений: требовалось безопасно разместить установки, поддержать электростатический режим и сохранить доступ к коммуникациям.
От исходных данных до сервиса — один подрядчик
В чистых помещениях микроклимат и контроль над частицами пыли, микроорганизмами и аэрозолями имеют решающее значение. Именно поэтому выбор напольной системы здесь требует особого подхода. Идеальный вариант для таких объектов — алюминиевый фальшпол. Он прост в установке, обладает легкой конструкцией, но при этом не уступает в прочности, обеспечивая долговечность и функциональность.

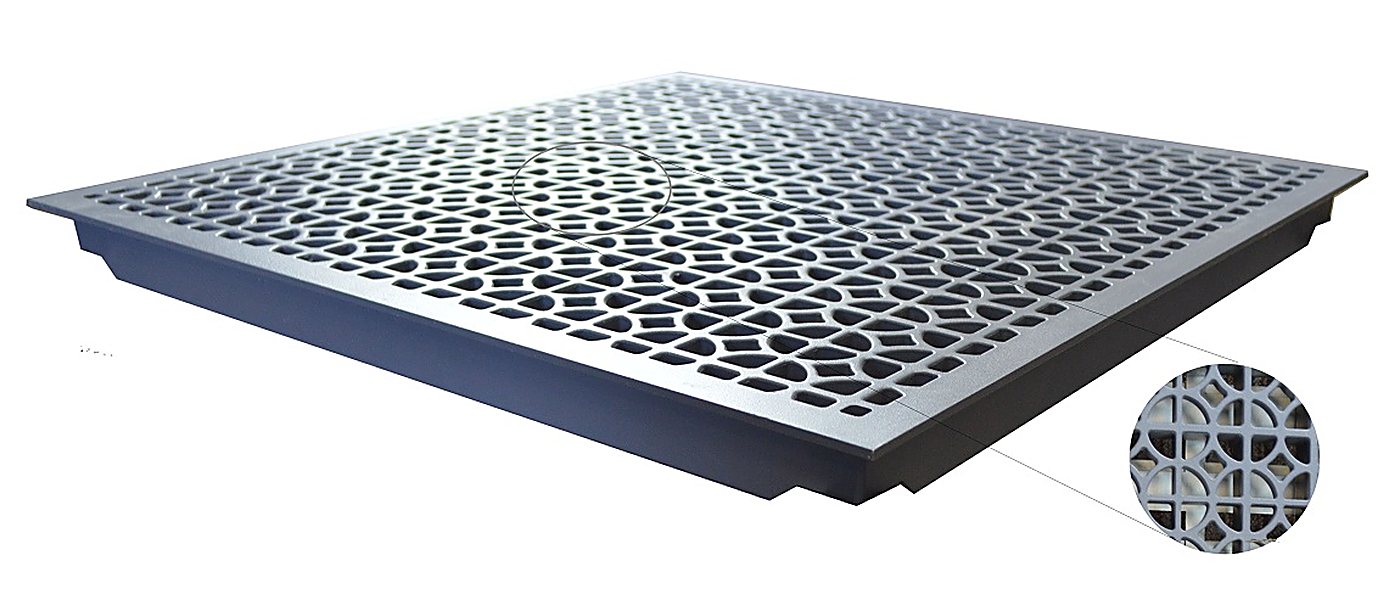

Компания K&R Design предлагает алюминиевые панели Alum Cell, специально разработанные для чистых помещений. Благодаря перфорации они эффективно вентилируют всю площадь, где производственные процессы не приводят к значительным загрязнениям (пыльности, задымленности). Эти вентиляционные плиты имеют различную перфорацию и регулируемые заслонки, позволяющие контролировать объем подаваемого воздуха. Такая система поддерживает оптимальный уровень кондиционирования и естественную циркуляцию воздуха.
Фальшпол для чистых помещений используется в самых разных сферах, где важны чистота, отсутствие пыли и хорошая проветриваемость:
Благодаря уникальной перфорации алюминиевые панели обеспечивают эффективную вентиляцию помещений, отвечая самым строгим требованиям чистоты и воздухообмена.
Рынок строительных материалов предлагает широкий спектр видов фальшпола, и алюминиевые системы заслуженно считаются идеальным выбором благодаря лучшему соотношению цены и качества. Главное преимущество — приподнятая конструкция, которая дает возможность скрыть все коммуникации и системы кондиционирования под панелями. Итоговая стоимость зависит от множества параметров: от выбора покрытия до размеров фальшпола.
Использование алюминиевого фальшпола станет незаменимым акцентом дизайна и функциональности любого рабочего помещения, где требуется чистота и контролируемая среда.
