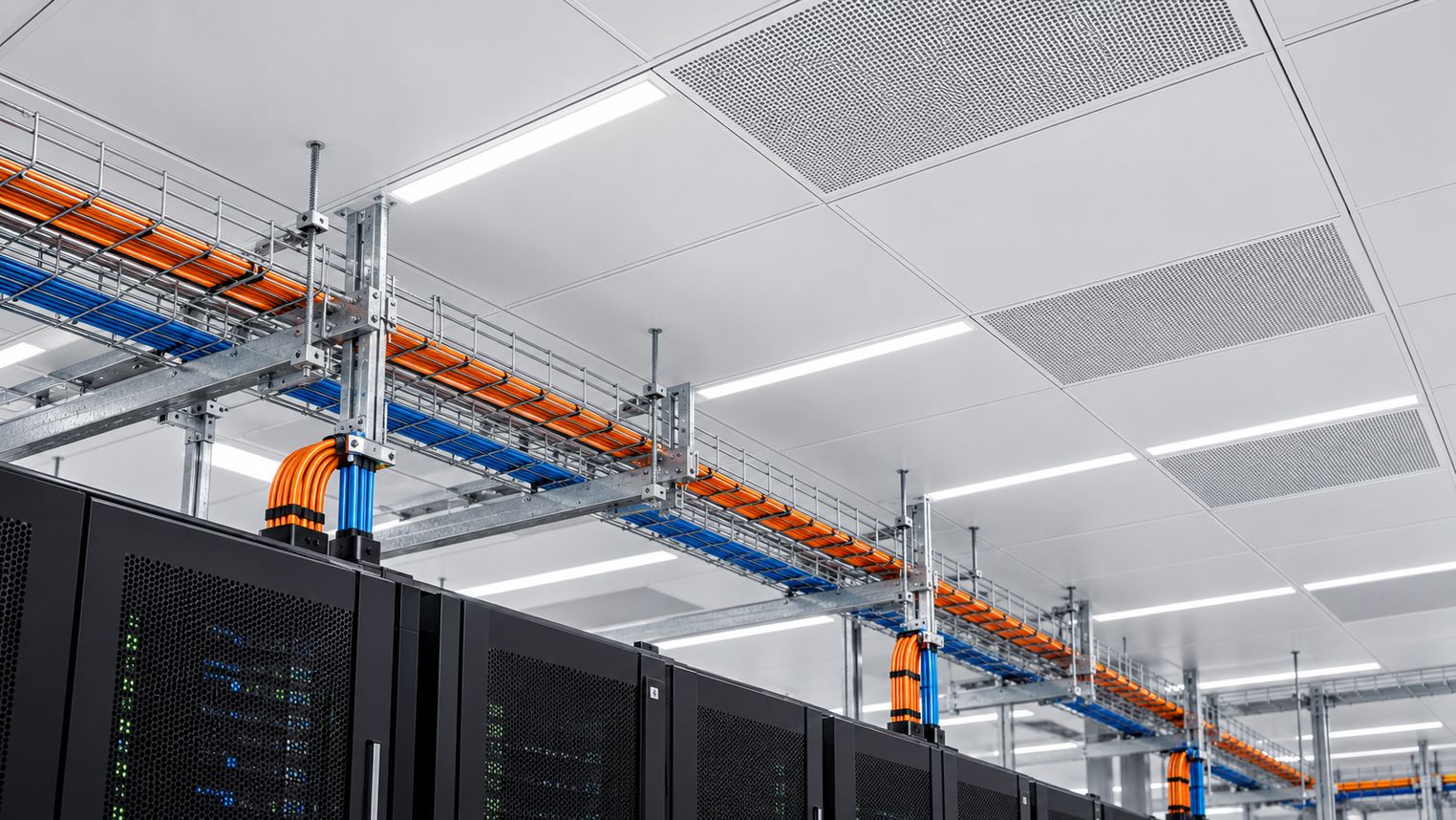

Модульная силовая платформа для кабельных трасс, шинопроводов, освещения, датчиков и систем изоляции горячих и холодных коридоров.
Конструкция рационально использует пространство, разделяет коммуникации по уровням и сохраняет удобный доступ к оборудованию при обслуживании и модернизации.

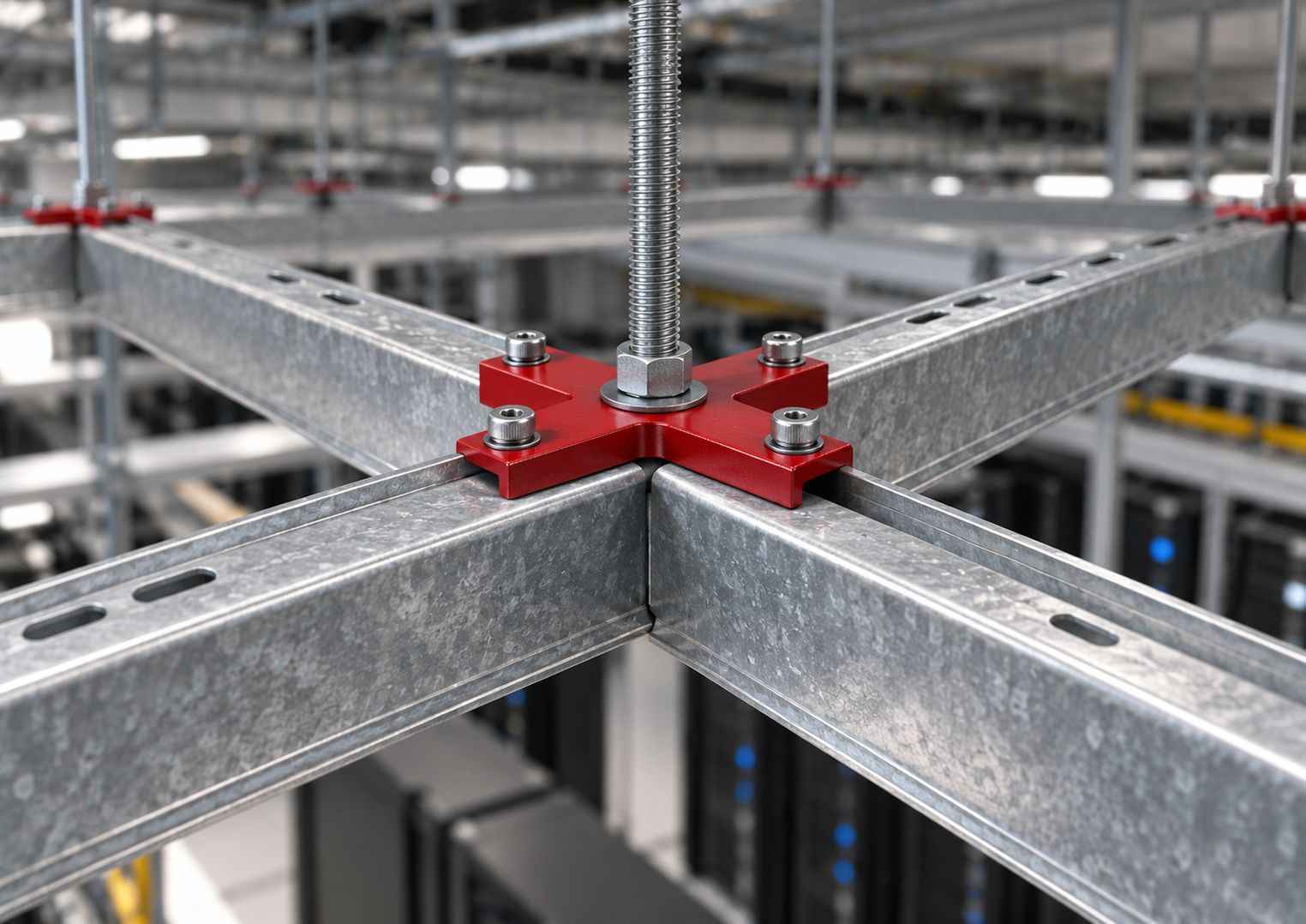

Система собирается из главных и поперечных профилей из оцинкованной стали. Болтовые соединительные элементы формируют жёсткую пространственную решётку и равномерно распределяют нагрузку.
В зависимости от схемы подвеса расчётная сосредоточенная нагрузка может составлять до 2,21 кН для стандартной конфигурации и до 4,0 кН для усиленной.
Типовые характеристики для предварительного планирования. Финальная спецификация формируется под конкретный объект.
| Материал профилей | Оцинкованная сталь |
|---|---|
| Типовые размеры ячеек | 1200 × 1200, 1200 × 600 и 600 × 600 мм |
| Крепление оборудования | Подготовленные отверстия с закладной гайкой, расположенные с шагом около 300 мм |
| Подвес конструкции | Резьбовые стержни, регулировочные элементы и контргайки |

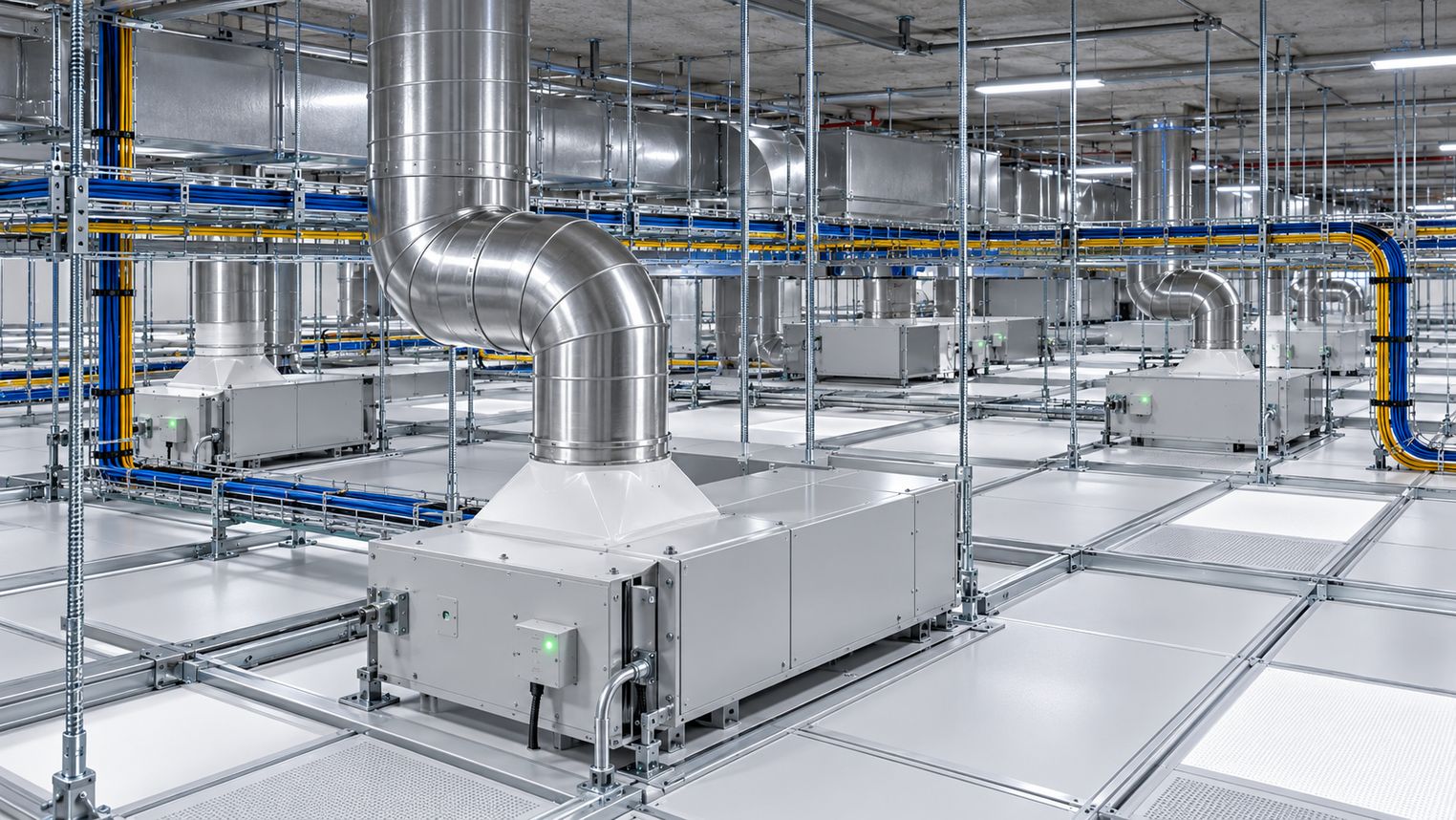

| Размещение коммуникаций | Над решёткой и под ней |

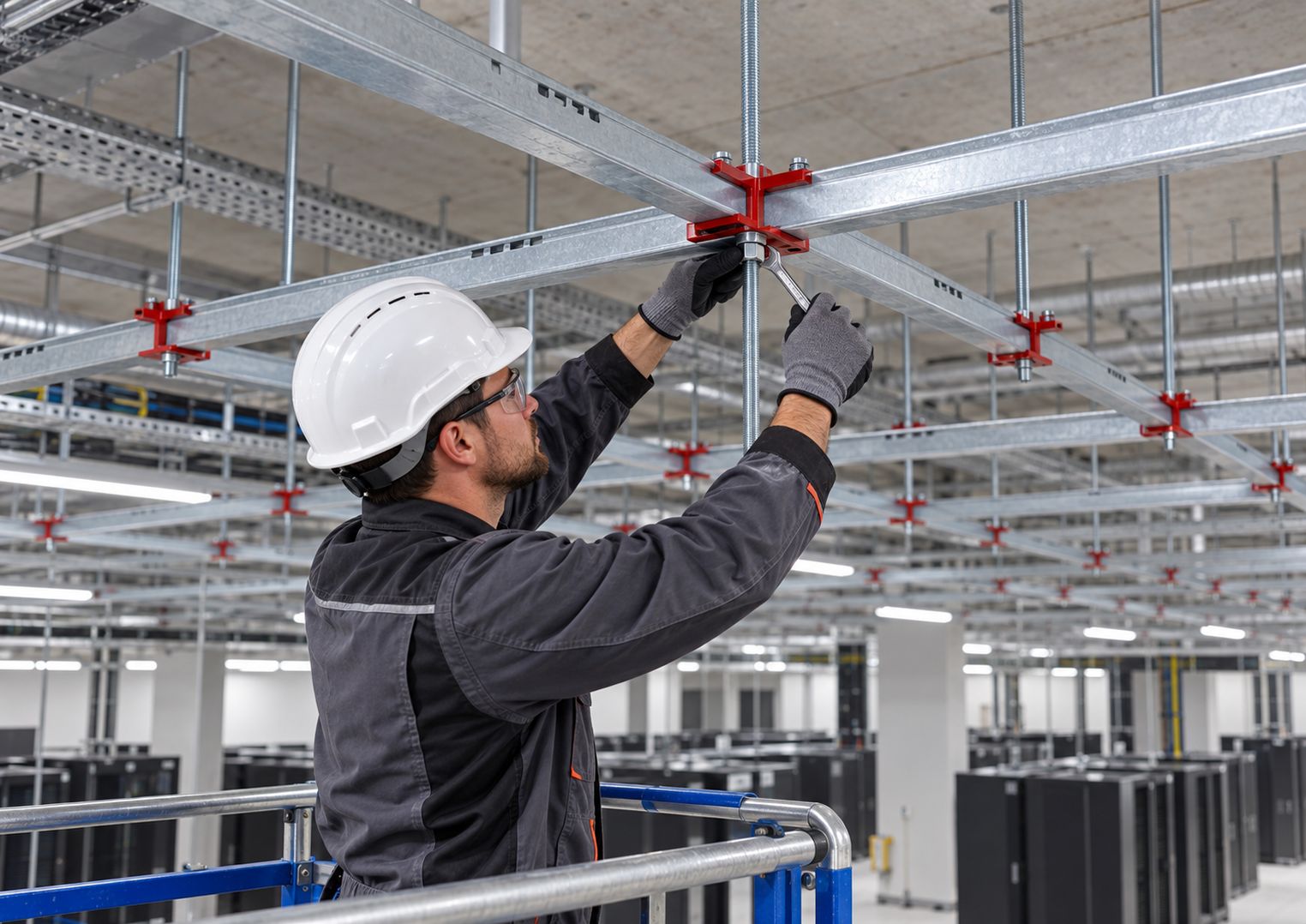

В отличие от декоративного подвесного потолка, система выполняет несущую функцию. Решётка закрепляется на перекрытии резьбовыми шпильками и механическими анкерами, а её высота регулируется при монтаже.
Регулируемый подвес позволяет точно выставить решётку в одной плоскости. Большая часть компонентов подготавливается заранее, поэтому на объекте выполняется преимущественно сборка готовых элементов.
При расширении ЦОД конструкцию можно дополнять новыми секциями, а инженерные компоненты — локально переносить или заменять.

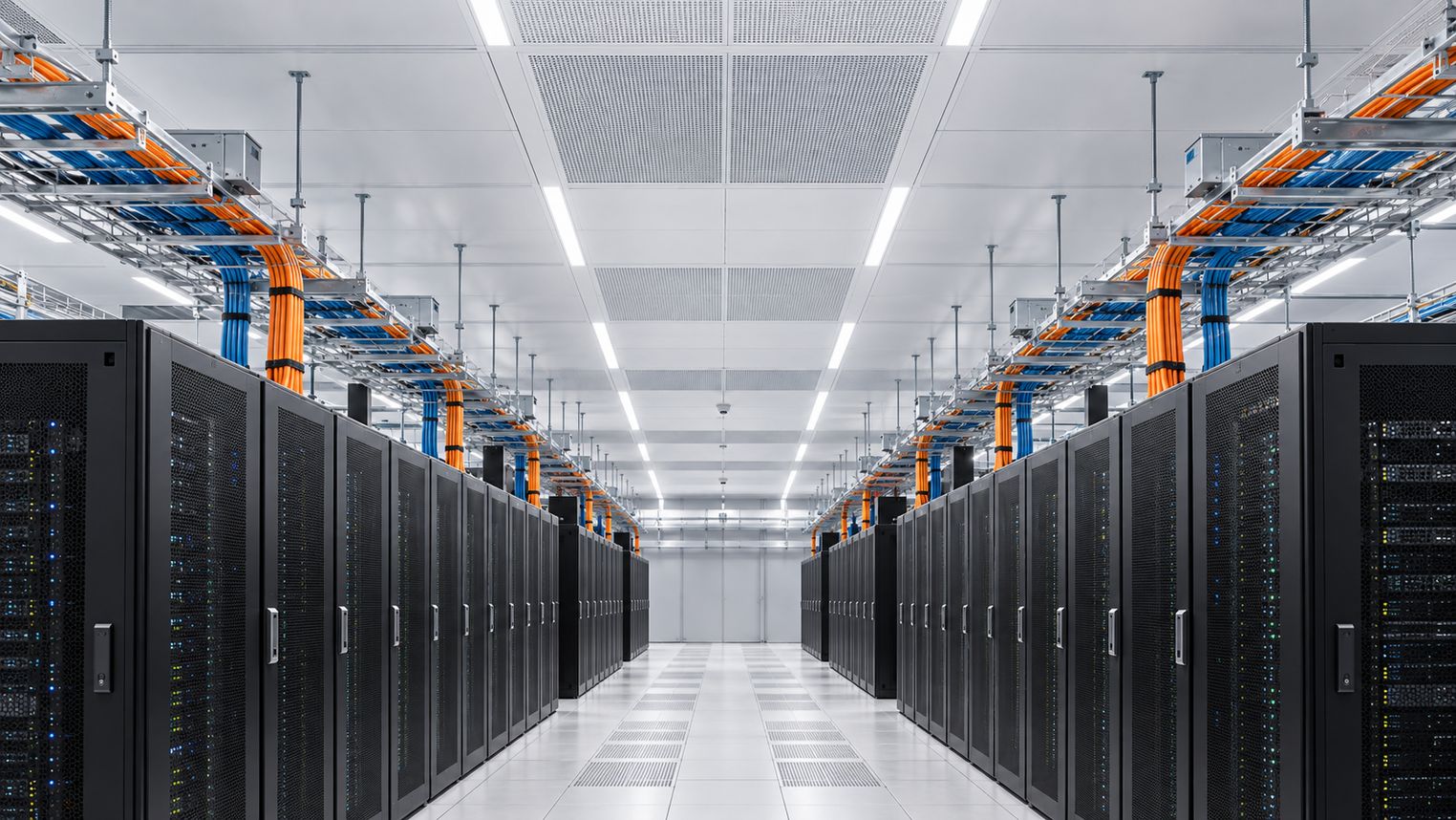

Решётка служит основой для систем изоляции горячих и холодных коридоров. К ней крепятся переходные панели, модульные двери, съёмные элементы доступа, перегородки и щёточные уплотнения.
Организованное разделение потоков снижает неконтролируемые перетоки воздуха и помогает поддерживать стабильный температурный режим.
Подберём конфигурацию решётки с учётом размеров помещения, расчётных нагрузок, расположения инженерных коммуникаций и требований к охлаждению.
Для предварительного расчёта отправьте план помещения, высоту перекрытия, перечень оборудования и предполагаемые нагрузки.
