Фальшпол для нефтеперерабатывающего завода: комплексные решения для НПЗ

Нефтеперерабатывающие заводы — это огромные предприятия с километрами трубопроводов и кабеленесущих систем. Такие производства должны бесперебойно работать десятилетиями, что требует строительных процессов и материалов высочайшего качества, высокой скорости, слаженности участников и безопасности выполняемых работ.

K&R Design предлагает комплексные решения для оснащения объектов нефтепереработки. Наши системы созданы для ускорения и согласованности этапов строительства, повышения безопасности труда и роста эффективности финансовых вложений. Они помогают снизить частоту технического обслуживания, сократить материальные затраты и время простоя.

Интегрированный промышленный фальшпол

Мы проектируем и подтверждаем расчётами единую систему опор для крепления плит, шкафов управления и консолей лотков в электротехнических аппаратных и контроллерных помещениях.

Интегрированный промышленный фальшпол — это единая несущая конструкция для установки оборудования, раскладки панелей покрытия и закрепления всех коммуникаций. Она позволяет не только разместить необходимые сети, но и в любой момент изменить конфигурацию с минимальными затратами. Благодаря особенностям технологии обеспечивается удобный доступ к подпольному пространству для проверки, ремонта, переоборудования или дополнения новыми элементами.

Ключевые характеристики наших решений:

Высота фальшпола — от 55 до 2000 мм.
Шаг стоек — до 1,8 м.
Расчётная нагрузка на покрытие — до 4,6 тонн на стойку.
Сейсмостойкость — до 9 баллов по шкале MSK-64.

Колонный зал МИИТ с фальшполом под паркет

Кабеленесущие системы

Прокладка и протягивание кабеля — одни из наиболее важных операций на объекте. Наши модульные опоры в сочетании с лотками и лестницами дают проектам гибкость и повышают скорость монтажа, включая снижение металлоёмкости.

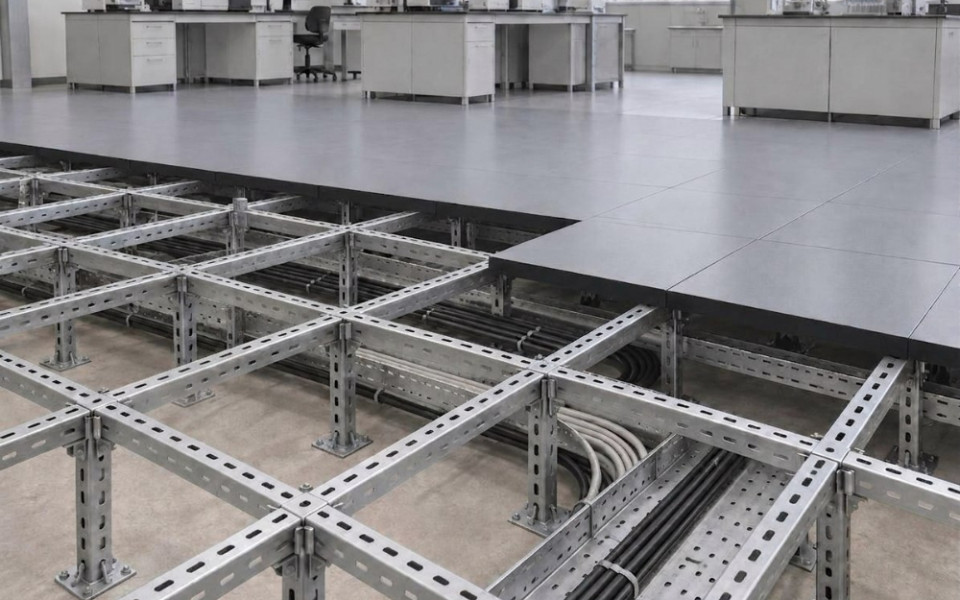

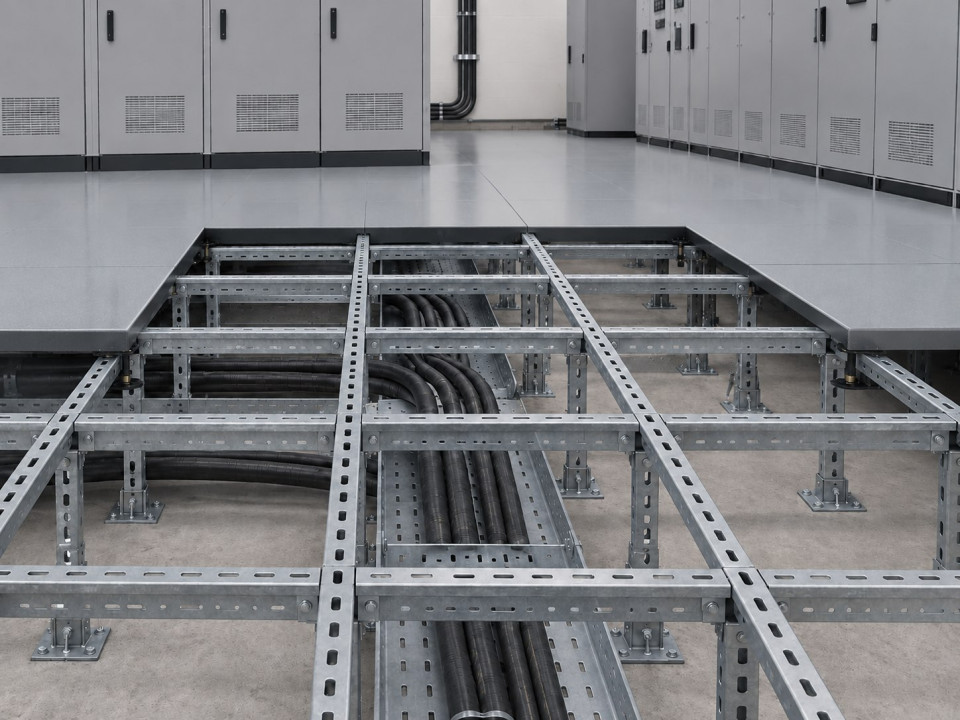

Под съёмными панелями фальшпола прокладываются силовые и слаботочные кабели, трассы СКС, трубопроводы. Поверхность пола остаётся чистой — без напольных лотков и кабельных порогов. Замена кабеля, подключение нового оборудования, ревизия датчиков выполняются точечно, без вскрытия чистовых покрытий.

Примыкание фальшпола к колоннам и конвекторам

Стойки и комплектующие для промышленного фальшпола

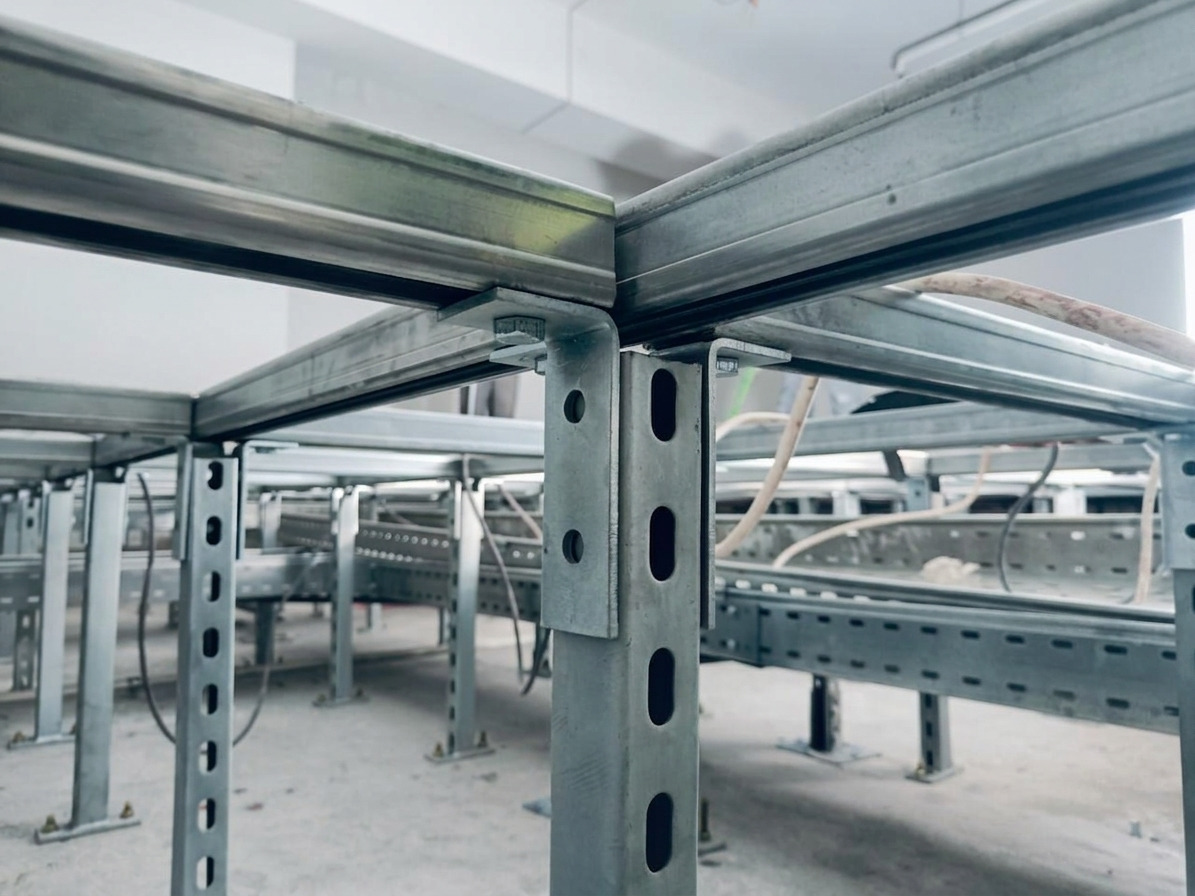

Для технических зон и участков с высокими нагрузками мы предлагаем подконструкцию из С-профилей и усиленных стоек.

Регулируемые стойки:

С-образный профиль из стали толщиной 2,5 мм.
Диапазон регулировки — ±50 мм от проектной высоты.
Оцинкованное покрытие всех металлических элементов.

Профили промышленного фальшпола:

С-образный профиль — для низких и средних нагрузок (пешеходные зоны).
Сдвоенный профиль — для высоких нагрузок (размещение электротехнического оборудования).
Длина — до 6000 мм, что позволяет опираться более чем на 2 стойки.

Анкеры и крепёжные решения для высоких нагрузок

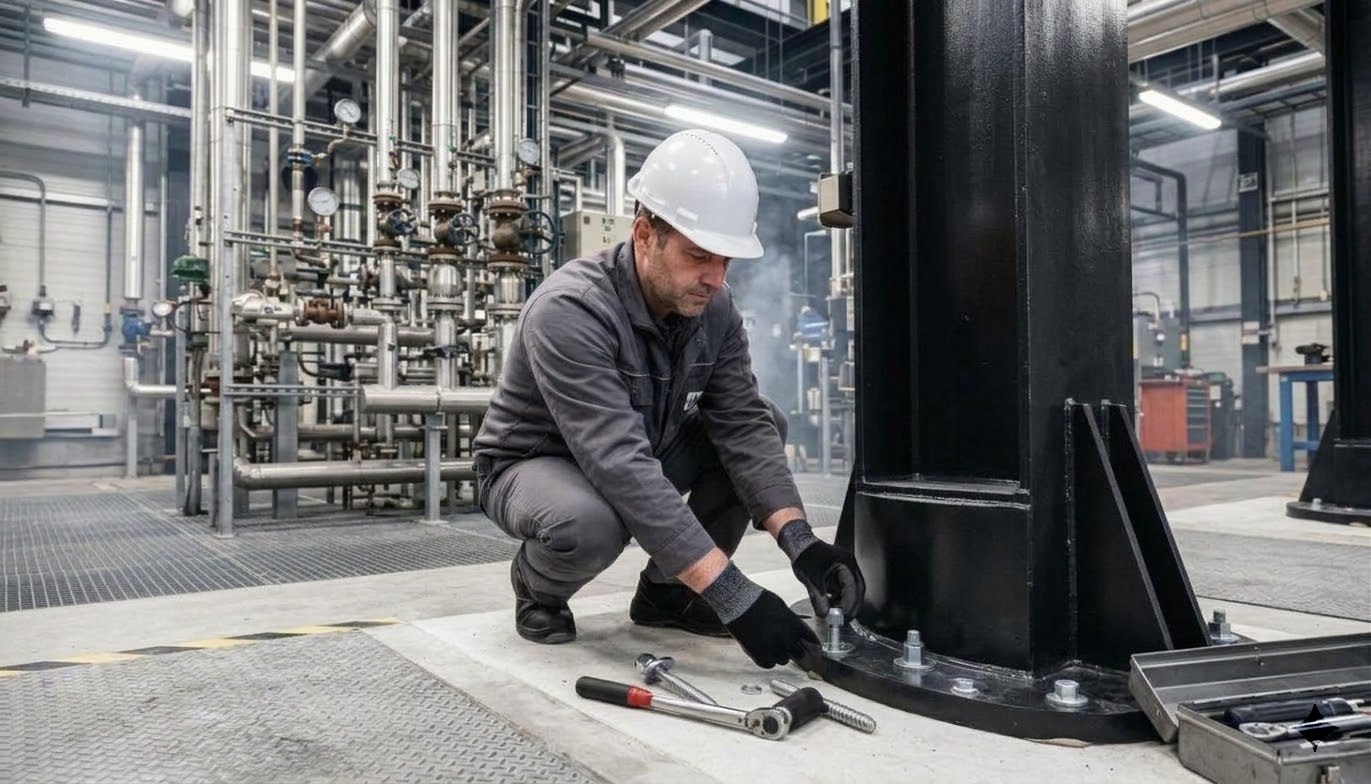

Крепление к бетону специализированного оборудования и колонн — одна из самых ответственных операций при строительстве. Такие параметры, как трещины в бетоне, коррозионная стойкость, сейсмостойкость или монтаж к потолку, могут иметь большое влияние на несущую способность и надёжность.

Мы предлагаем широкий спектр анкерных решений, способных обеспечить рабочие характеристики в соответствии со стандартами для широкого спектра ситуаций на строительной площадке. Наши специалисты помогут подобрать оптимальный анкер для ваших задач, обеспечивая уверенность и высокие стандарты безопасности для каждого применения.

Где применяется фальшпол на НПЗ

Операторные и центры управления производством. Подпольное пространство предназначено для размещения многочисленных кабелей связи, питания и управления, соединяющих оборудование технологических установок с серверными стойками и операторскими пультами.
Электрощитовые и помещения подстанций. Фальшполы позволяют разместить силовые кабельные трассы ниже уровня пола, сохраняя свободными проходы между оборудованием и доступ к коммуникациям.
Серверные и дата-центры предприятия. Подпольное пространство используется для организации линий передачи данных и распределения охлаждённого воздуха.
Аналитические лаборатории. Скрытый подвод электросетей и других коммуникаций к лабораторным приборам. Размещение линий инженерных газов определяется проектом с учётом свойств среды.

Почему выбирают K&R Design

Собственное производство — контроль качества на каждом этапе.
Полный цикл — от проектирования до монтажа и сдачи объекта.
Опыт на промышленных объектах — реализованные проекты на НПЗ и металлургических комбинатах.
Техническая поддержка — расчёты, подбор решений, сопровождение на площадке.

Фальшпол на нефтеперерабатывающем заводе — это не просто элемент отделки, а инженерная система, которая обеспечивает организованное пространство для кабельных трасс, доступ для обслуживания и возможность адаптации помещений под новые задачи. Высокая несущая способность, сейсмостойкость и коррозионная стойкость делают такие решения незаменимыми для объектов с повышенными требованиями к надёжности и безопасности.
